En las instalaciones eléctricas es muy importante la seguridad. Por eso, nuestros expertos te explican todo acerca de la toma de tierra: qué es, como detectarla y qué hacer si no existe. Debes de saber que uno de los elementos que evitan accidentes debido a la electricidad, es tener correctamente instalada la toma de tierra. Este elemento, obligatorio por normativa en nuevas instalaciones o en aquellas que reciban una actualización, permite que la instalación eléctrica sea segura para las personas y aparatos eléctricos que existan en la instalación. La toma de tierra reduce enormemente el riesgo y ayuda a que actúen las protecciones.
Además de la importancia de la toma de tierra, hay que prestar atención a todo el conjunto de la instalación eléctrica, teniendo en cuenta la instalación de diferenciales y automáticos necesarios para la protección de las distintas líneas eléctricas. Como siempre te recomendamos, lo mejor es contar con electricistas profesionales como con los que contamos en Luzmart, de forma que tu instalación sea segura y tenga todos los elementos requeridos por normativa.
Tabla de contenidos
Qué es y para qué sirve la toma de tierra
La toma de tierra es uno de los elementos de seguridad que más importancia tiene en una instalación eléctrica. En este contexto, el Reglamento Electrotécnico para Baja Tensión (REBT) exige que, en las nuevas instalaciones, exista una puesta a tierra de la instalación eléctrica. La función final de la toma de tierra es reducir el riesgo por descarga eléctrica en personas o aparatos electrónicos.
Por exponerlo de forma sencilla, la toma de tierra tiene como función desviar a tierra cualquier corriente eléctrica que pueda producirse por un fallo, como puede ser una derivación o avería en aparatos eléctricos, evitando descargas eléctricas y minimizando los daños sobre las personas y equipos del inmueble. Gracias a este mecanismo, la corriente de defecto se canaliza de forma segura hacia el suelo, protegiendo la instalación y especialmente a las personas que habitan en ella.
En España, la normativa vigente obliga a que todas las viviendas de nueva construcción, así como aquellas que reciben una reforma integral, dispongan de una instalación con toma de tierra correctamente implementada. Sin embargo, todavía existen viviendas antiguas que no cuentan con este sistema. En estos casos, lo más recomendable es actualizar la instalación para adaptarla a la normativa actual y garantizar un uso seguro de la electricidad en el hogar.
Cómo funciona la toma de tierra
Cuando aparece una derivación eléctrica —por ejemplo, por un cable dañado o un fallo en un electrodoméstico— la corriente busca una salida. Si no existe un camino seguro, puede pasar a través de personas o superficies metálicas, generando un riesgo real de descarga.
La toma de tierra funciona como vía prevista para conducir la corriente hacia el terreno. A través del cable de tierra y llos elementos de la toma de tierra, la corriente se desvía de forma controlada y se disipa en el suelo, evitando que se acumule en la instalación, reduciendo drásticamente el riesto por contacto eléctrico.
Para que este sistema sea realmente eficaz, es imprescindible que la conexión esté bien realizada, en buen estado y que trabaje con los demás elementos de seguridad de la instalación eléctrica como pueden ser los diferenciales. Una toma de tierra deficiente (mal dimensionada, con conexiones deterioradas o sin continuidad) puede no desviar correctamente la corriente, dejando la instalación desprotegida.
Qué elementos tiene la toma de tierra
Aunque muchas veces se habla de la toma de tierra como si fuese una sola pieza o elemento, en realidad se trata de un conjunto de elementos que se instalan coordinadamente para garantizar la seguridad de toda la instalación. Cada uno cumple una función específica, y solo cuando todos están correctamente instalados el sistema es realmente eficaz.

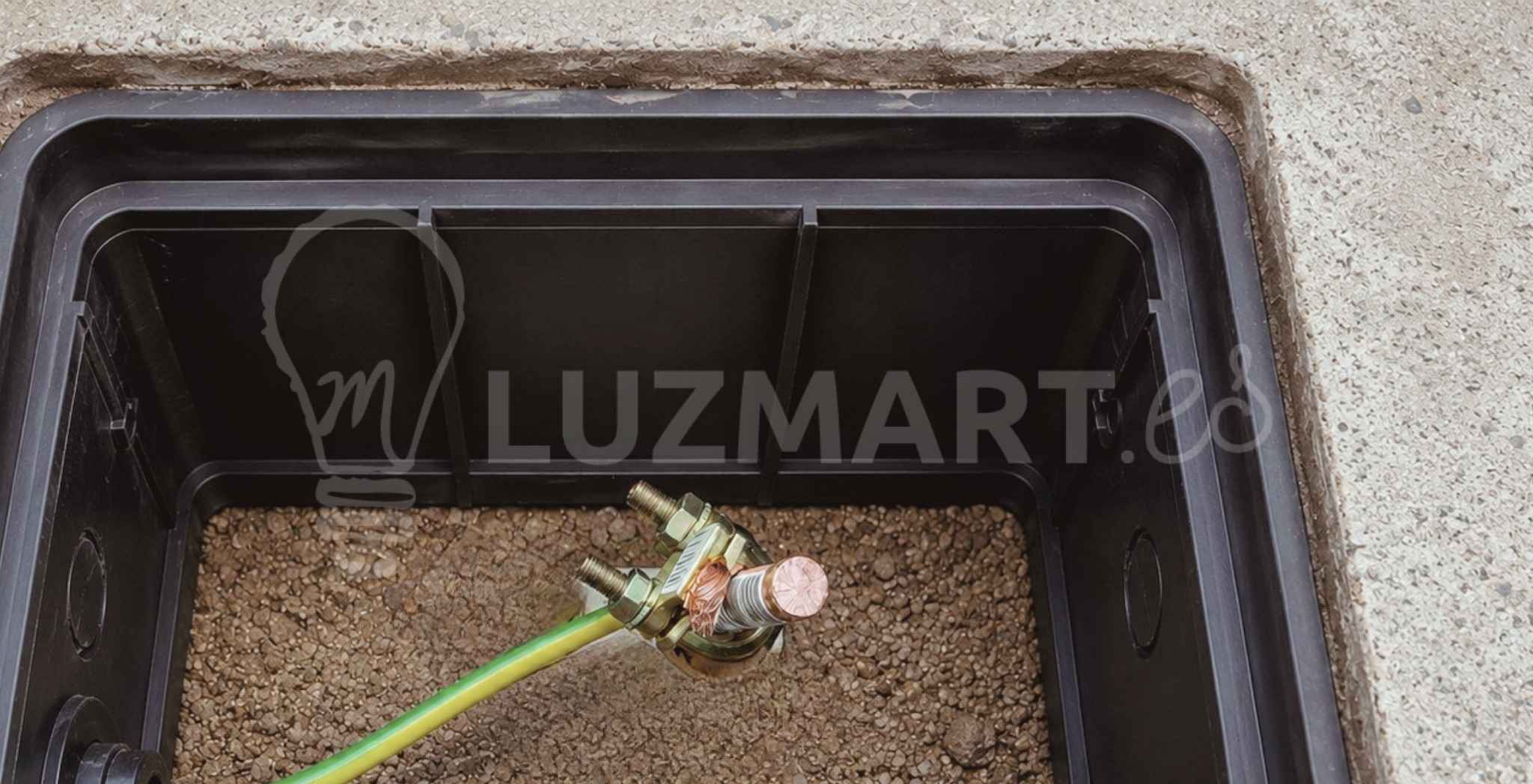

Pica o electrodo de tierra
Es el elemento que se introduce en el terreno (normalmente una varilla metálica) y que permite disipar la corriente eléctrica directamente en el suelo. Es el punto final donde se descargan las derivaciones.
En nuevos edificios, la ITC-BT-26 establece que debe haber una toma de tierra de protección mediante un conductor formado por un anillo cerrado en el fondo de las zanjas de cimentación. Si es necesario reducir la resistencia de tierra, a ese anillo pueden conectarse electrodos verticales hincados en el terreno.
Conductores de tierra
Los conductores de tierra son los que unen la toma de tierra con el resto de la instalación de puesta a tierra. Se identifica por ser el cableado con colores amarillo y verde. Su sección debe cumplir las condiciones indicadas en la ITC-BT-18 y, cuando estén enterrados, deben respetar las secciones mínimas recogidas en la tabla correspondiente del REBT.
Borne principal de tierra
Es el punto de unión donde se unen conductores de tierra, conductores de protección, los conductores de unión equipotencial principal y los conductores de puesta a tierra funcional si proceden.
Conductores de protección
Conectan las masas metálicas de la instalación con la puesta a tierra. El REBT indica que deben acompañar a los conductores activos en todos los circuitos hasta los puntos de utilización.
Líneas principales de tierra y derivaciones
En edificios de más de una vivienda, las líneas principales de tierra y sus derivaciones permiten llevar la conexión de tierra desde los puntos principales de puesta a tierra hasta las viviendas, locales o zonas comunes. Concretamente, la ITC-BT-26 establece que estas líneas se establecerán en las mismas canalizaciones que las líneas generales de alimentación y las derivaciones individuales.
Elementos metálicos que deben conectarse a tierra
Se deben conectar a la toma de tierra las masas metálicas importantes de la zona de instalación y las masas metálicas accesibles de los aparatos receptores cuando su clase de aislamiento o sus condiciones de instalación lo exijan. En edificios también deben conectarse, entre otros elementos, las partes metálicas de instalaciones de agua, gas canalizado, calefacción general, depósitos de gasóleo y antenas de radio y televisión
Cómo saber si una vivienda tiene toma de tierra
Algunos de nuestros clientes piensan que su instalación cuenta con la toma de tierra bien instalada. A pesar de que es muy habitual que las instalaciones con una antigüedad moderada tengan instalada correctamente la toma de tierra, es una de las comprobaciones que deberían producirse de forma habitual en cada vivienda particular y, especialmente, en locales, oficinas y naves industriales.

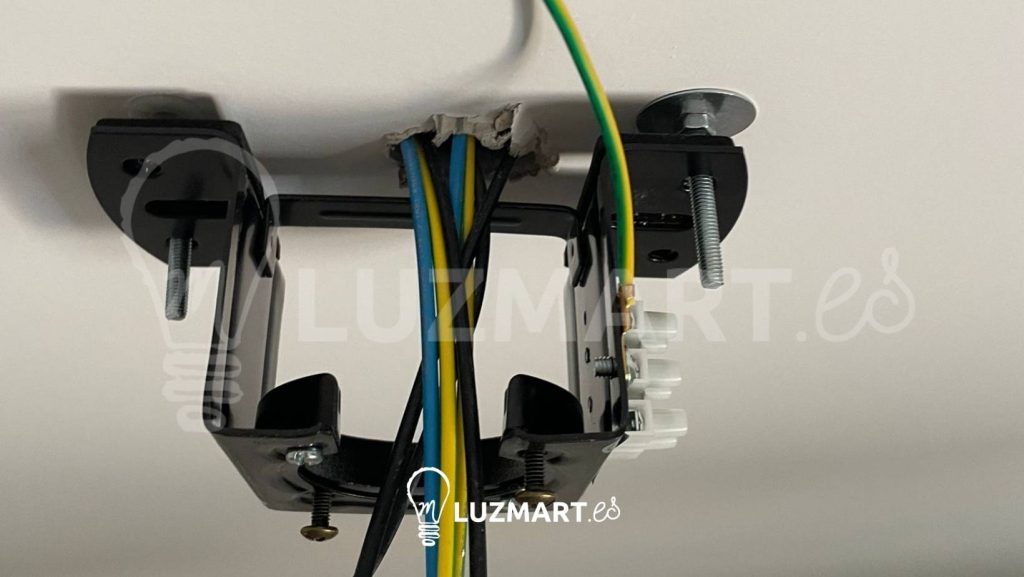

Muchas personas asocian la toma de tierra únicamente a los enchufes, pero esta va mucho más allá, ya que la toma de tierra debe conectarse a todos los puntos de luz existentes. Por tanto, para saber que una instalación está protegida en este contexto, es fundamental revisar que todos los puntos están conectados a la toma de tierra.
Revisa si los enchufes disponen de conexión a toma tierra

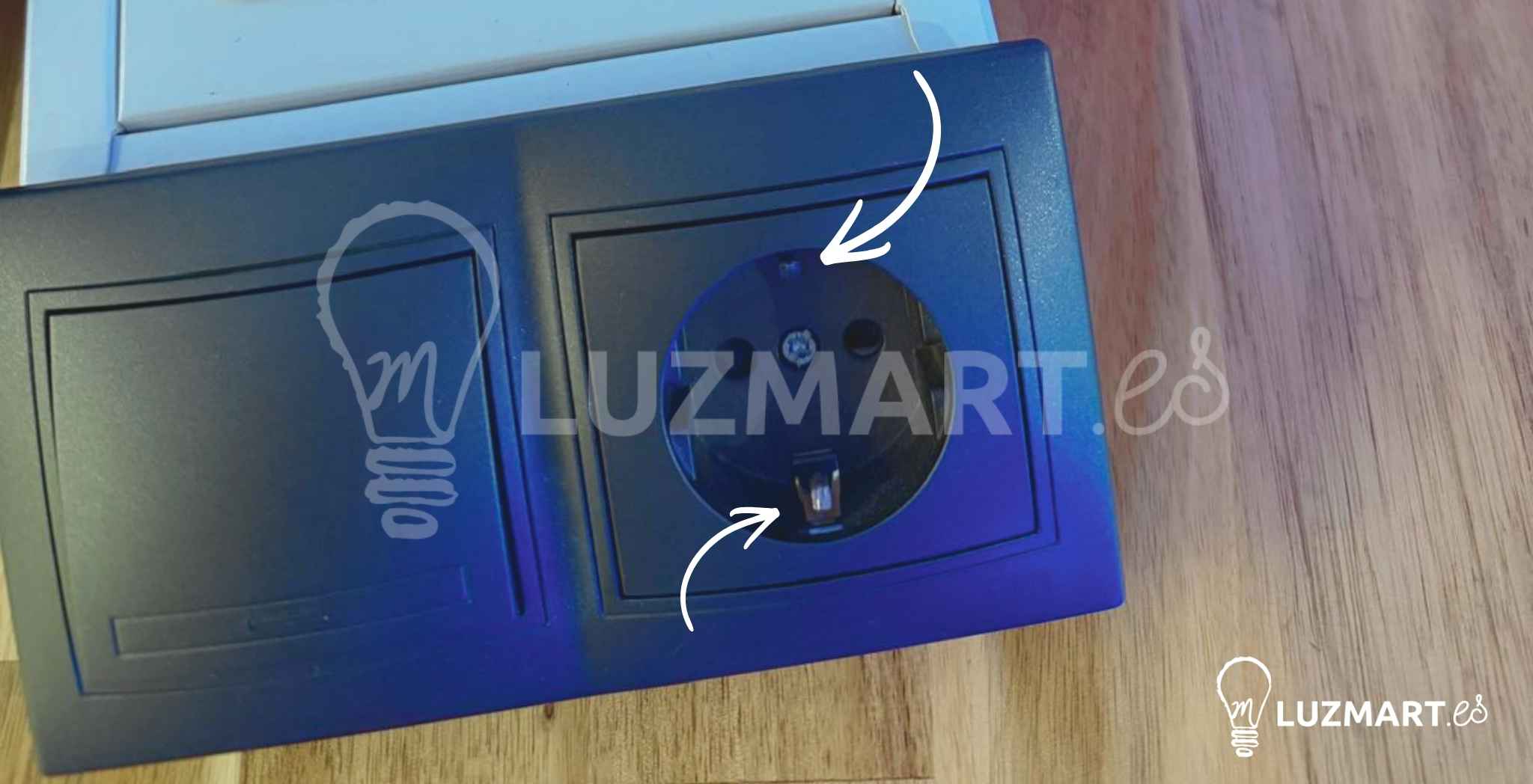

Un primer paso interesante es revisar visualmente si todos los enchufes están preparados para su conexión a la toma de tierra. Visualmente es sencillo de ver, ya que en su base visible tienen dos pletinas que permiten conocer si el enchufe tiene una conexión preparada para conectar a la toma de tierra.
Eso si, debes de saber que esa conexión no confirma por sí mismo que la toma de tierra esté operativa, solo que el enchufe tiene la preparación para la conexión.
Comprobar la instalación en el cuadro eléctrico
La revisión del cuadro eléctrico permite verificar si la vivienda dispone de conexión a la toma de tierra. El cableado conectado a la toma de tierra se identifica en color verde y amarillo, aunque en instalaciones muy antiguas pueden encontrarse otros criterios de cableado. Por tanto, en esos casos, te recomendamos que sea un electricista autorizado quién realice las comprobaciones oportunas para saber si la conexión a la toma de tierra es correcta.
Realizar mediciones de la toma tierra
Se trata de la medición de valores por fugas de corriente a través de equipos de medición técnicos. Habitualmente, estos equipos son adquiridos y utilizados por electricistas profesionales, ya que en entornos domésticos no suelen ser útiles debido a que hay que tener conocimientos para la lectura de valores.
Llamar a un electricista
Si existen dudas sobre si existe toma de tierra, lo más prudente es hacer una revisión por parte de un electricista autorizado. La instalación de la toma de tierra es una parte de gran importancia en términos de seguridad y funcionamiento de la instalación eléctrica, ya que pueden producirse daños en personas y equipos eléctricos si la toma de tierra no está operativa.
Herramientas para saber si la instalación eléctrica tiene toma de tierra
La forma más sencilla y segura de comprobarlo es utilizando equipos de medición. Solo tienes que enchufarlo y, gracias a la visual del equipo de medición, a través de las luces emitidas, te indicará si la instalación es correcta o si existe algún fallo.
Los más habituales detectan la ausencia de toma de tierra o errores en la conexión, como fase y neutro invertidos. Algunos modelos más avanzados también permiten comprobar el correcto funcionamiento del diferencial, simulando pequeñas fugas de corriente.También se puede utilizar un multímetro, aunque requiere conocimientos técnicos.
En cualquier caso, si tienes dudas de que no existe conexión de toma de tierra en tu vivienda o negocio, estas comprobaciones iniciales no serán del todo relevantes y necesitarás una medición por parte de un profesional que te saque de dudas en este sentido.
Dónde se encuentra la toma de tierra en una casa
La toma de tierra no es un único punto visible, sino un sistema que forma parte de toda la instalación eléctrica. Su origen suele estar en el sistema general de puesta a tierra del edificio o de la vivienda, normalmente ubicado en zonas como el cuarto de contadores, el sótano o el exterior, donde se instalan los electrodos enterrados que conectan directamente con el terreno.
Desde ahí, la conexión se distribuye por toda la instalación a través del conductor de tierra. Este cable llega hasta el cuadro eléctrico, donde se centralizan todas las conexiones y desde ese punto se reparte a los distintos circuitos de la vivienda, incluyendo enchufes y equipos.
Además de los enchufes, hay varios elementos de la vivienda que también deben estar conectados a tierra. Para una persona no instaladora, no es tan importante conocer y localizar físicamente dónde se encuentran los elementos de la toma de tierra, pero si puede ser útil que conozca si las protecciones funcionan de forma correcto.
Qué aparatos deben estar conectado a la toma de tierra
La toma de tierra debe llegar a los equipos y elementos de la instalación que puedan quedar en tensión ante un fallo eléctrico. En viviendas, el Reglamento Electrotécnico de Baja Tensión indica que los conductores de protección deben acompañar a los conductores activos en todos los circuitos hasta los puntos de utilización, de forma que las masas de los aparatos puedan conectarse a tierra cuando corresponda.
Electrodomésticos con partes metálicas que sean accesibles
Se deben conectar a tierra los aparatos eléctricos cuyas partes metálicas accesibles puedan quedar bajo tensión en caso de defecto y cuya clase de aislamiento o condiciones de instalación lo requieran. Es el caso habitual de electrodomésticos como; lavadoras, lavavajillas, hornos, termos eléctricos, calderas o equipos de climatización.
Si se produce una derivación interna, y los equipos están conectados a la toma de tierra, la corriente de defecto tenga un camino hacia tierra y actúen las protecciones de la instalación, en lugar de que la carcasa del aparato quede sometida a una tensión peligrosa. La ITC-BT-18 señala que la puesta a tierra se establece para limitar la tensión que puedan presentar las masas metálicas, favorecer la actuación de las protecciones y reducir el riesgo asociado a una avería eléctrica.
Lavadora, horno, termo, caldera y aire acondicionado
Estos equipos suelen combinar potencia eléctrica, uso frecuente y partes metálicas accesibles. Por eso, no basta con que el enchufe funcione: el circuito debe disponer de conductor de protección y la conexión de tierra debe tener continuidad hasta el punto de utilización.
En una revisión profesional, no se comprueba únicamente si existe una toma con contacto de tierra, sino también si esa conexión está correctamente integrada en la instalación y si la protección contra contactos indirectos está coordinada con el sistema de puesta a tierra.
Antenas, tuberías, calefacción y otros elementos metálicos
La toma de tierra no afecta solo a los aparatos enchufados. En edificios, el REBT también indica que deben conectarse a la misma toma de tierra las partes metálicas de los depósitos de gasóleo, instalaciones de calefacción general, instalaciones de agua, instalaciones de gas canalizado y antenas de radio y televisió
Cómo saber si está fallando la toma de tierra
Una toma de tierra en mal estado no siempre da señales evidentes, pero hay ciertos síntomas que pueden alertarte de que algo no está funcionando como debería. Detectarlos a tiempo es clave para evitar riesgos mayores en la instalación.
Pequeñas descargas al tocar aparatos
Si notas cosquilleo o pequeñas descargas al tocar electrodomésticos o superficies metálicas, puede indicar que la corriente no se está derivando correctamente a tierra.
Saltos frecuentes del diferencial
Cuando el diferencial se dispara de forma habitual sin una causa clara, puede estar relacionado con fugas mal gestionadas por una toma de tierra deficiente.
Averías repetidas en electrodomésticos o equipos eléctricos sensibles
Fallos continuos en equipos eléctricos, especialmente los más delicados, pueden ser consecuencia de una instalación que no está evacuando correctamente las derivaciones o sobretensiones.
Indicios en viviendas antiguas o instalaciones reformadas a medias
En viviendas con muchos años o reformas parciales, es más común encontrar tomas de tierra inexistentes, mal conectadas o deterioradas. En estos casos, una revisión profesional es fundamental para garantizar la seguridad.
Mantenimiento de la toma tierra
La toma de tierra no es elemento que se instale y deba olvidarse para siempre. Con el tiempo puede perder eficacia si no se revisa, y eso significa reducir la protección de toda la instalación. Un mantenimiento adecuado garantiza que siga funcionando correctamente cuando realmente se necesita.
Factores que hacen que pierda eficacia
El paso del tiempo, la corrosión de los materiales, cambios en la humedad del terreno o conexiones deterioradas pueden aumentar la resistencia de tierra. Todo esto dificulta que la corriente se disipe correctamente en caso de fallo.
Cada cuánto tiempo hay que revisar la toma de tierra
Es recomendable revisarlo de forma periódica, especialmente en viviendas antiguas, tras reformas eléctricas o si aparecen síntomas como saltos del diferencial o pequeñas descargas. También es necesario hacerlo antes de instalar equipos sensibles como placas solares o cargadores de coche eléctrico.
Qué se comprueba en una revisión de la toma de tierra
En las revisiones de la toma de tierra se comprueba el estado general del sistema y su relación con las protecciones de la instalación. Las comprobaciones más habituales son:
- Estado de conexiones, bornes y empalmes.
- Continuidad del conductor de protección.
- Estado de las líneas principales de tierra y sus derivaciones.
- Existencia de circuitos sin conductor de protección.
- Funcionamiento del interruptor diferencial.
- Medición de la resistencia de tierra.
- Posibles reformas parciales que hayan dejado zonas sin protección.
¿Es obligatoria la toma de tierra?
Sí, la toma de tierra es obligatoria en las instalaciones eléctricas en España. Este elemento forma parte de las medidas básicas de seguridad. Su correcta instalación no solo es una exigencia legal, sino una garantía imprescindible para proteger a las personas y los equipos frente a fallos eléctrico
El Reglamento Electrotécnico para Baja Tensión (REBT) establece la obligación de disponer de un sistema de puesta a tierra adecuado en cualquier instalación eléctrica. Este debe garantizar que, ante una derivación, la corriente se desvíe de forma segura y permita actuar correctamente a las protecciones.
Casos en los que no había obligatoriedad en edificios antiguos
En viviendas antiguas, especialmente anteriores a ciertas actualizaciones normativas, es posible encontrar instalaciones sin toma de tierra o con sistemas muy deficientes. Esto ocurre porque en su momento no era obligatorio o no se ejecutaba con los estándares actuales.
Cuándo hay que adaptarla o renovarla
Es necesario adaptarla cuando se realizan reformas importantes, se actualiza la instalación eléctrica o se detectan fallos en el sistema. También es muy recomendable hacerlo en viviendas antiguas, ya que mejora notablemente la seguridad y asegura el cumplimiento de la normativa vigente
Cuando debes de llamar a un electricista para revisar la toma de tierra
Existen situaciones en las que revisar la toma de tierra es muy necesario. Detectar esto a tiempo puede evitarte riesgos y problemas mayores. En Luzmart, sabemos lo importante que es actuar antes de que un fallo se convierta en un peligro real, por eso siempre aconsejamos que, ante ciertas señales en su instalación eléctrica, no dejen pasar el tiempo.
Existen descargas eléctricas de aparatos o enchufes
Cualquier pequeña descarga o sensación de corriente al tocar un equipo es una señal clara de que algo no está funcionando bien. Es importante revisarlo cuanto antes para evitar riesgos.
El diferencial salta repetidamente
Un diferencial que se dispara de forma habitual puede estar indicando fugas de corriente mal derivadas. La toma de tierra juega un papel clave en este proceso.
La vivienda es antigua o tiene una reforma que no ha sido supervisada por un electricista autorizado
En viviendas antiguas o con reformas parciales es bastante común encontrar tomas de tierra inexistentes, mal conectadas o deterioradas. Además, existen muchos casos de instalaciones hechas por personas que no son electricistas autorizados, generando una situación de gran peligro para las personas y equipos.
Si tienes pensado vender, alquilar o reformar el inmueble
Es muy importante comprobar el estado de la instalación antes de proceder a su venta o alquiler. Estar seguro de que todo cumple normativa te dará tranquilidad y será más sencillo hacer las gestiones para su venta o alquiler.
Como has podido ver a lo largo de todo el artículo, la toma de tierra es uno de los elementos más importantes dentro de cualquier instalación eléctrica y que no debería dejarse como algo que no tenga una gran prioridad dentro de la instalación.
Una toma de tierra en mal estado o inexistente puede llegar a ser muy peligrosa. Por eso, si tienes dudas sobre el estado de tu instalación, si vives en una vivienda antigua, si has detectado fallos eléctricos o si simplemente quieres comprobar que todo está correctamente conectado, lo más prudente es contar con una revisión de un electricista profesional.
En Luzmart podemos ayudarte a revisar la toma de tierra, comprobar el estado del cuadro eléctrico y valorar si tu instalación necesita alguna mejora. Nuestro equipo revisará todo para darte una respuesta clara, dimensionada y que cubra la seguridad de las personas de la instalación. Contacta con nosotros para saber cómo te podemos ayudar.
Por último, si te ha gustado este artículo y crees que puede ser de ayuda para otras personas, compártelo con ellos. Además, en nuestro blog te podrás encontrar otros posts relacionados con la seguridad en tu instalación eléctrica como es saber qué es un cortocircuito y sus causas y otros de gran utilidad como saber por qué se va la luz de casa sin saltar el automático.
