Uno de las cuestiones más planteadas por nuestros clientes es cómo sacar un punto de luz de otro existente. En este post os explicaremos los pasos para sacar un nuevo punto de luz de una caja de registro. Este tipo de trabajos se suelen realizar cuando hemos adquirido una vivienda de segunda mano o un local comercial y queremos un mayor número de mecanismos como enchufes, interruptores, etc.. Además, es muy probable que, cuando adquirimos una vivienda, la instalación eléctrica esté diseñada de una forma y al tiempo, queramos nuevos enchufes o puntos de luz en otros lugares.
Pese a que este tipo de trabajos no son especialmente complejos, recuerda que, para hacer cualquier trabajo en la electricidad de tu vivienda o negocio, debes tener especial cuidado y mantener la seguridad por encima de todo. Nuestra primera recomendación cómo profesionales es que cualquier tipo de trabajo que se haga sobre elementos eléctricos sea realizado por electricistas profesionales en tu zona que hagan los trabajos con total seguridad.
En este artículo te presentaremos tres opciones: sacar un nuevo punto de luz, sacar un punto de luz desde un enchufe y, por último, la forma de sacar un nuevo punto de luz desde una caja de registro.
Habitualmente se suele realizar desde otro punto de luz y manteniendo el encendido compartido. Pero si lo que quieres es independizar los encendidos, hay que cablear y poner un nuevo interruptor o doble interruptor.
Paso a paso para realizar una instalación para sacar un nuevo punto de luz
Los pasos para un sacar un nuevo punto de luz desde otro punto de luz existente son relativamente sencillos, pero deberás de tener unas nociones mínimas en electricidad para que puedas llevar a cabo estos trabajos con seguridad. Uno de los aspectos positivos para la realización de este tipo de operaciones es que no necesitarás herramientas especiales y seguramente puedas tenerlas en tu casa.
Ten en cuenta la importancia de que los trabajos se hagan con la máxima seguridad. Para ello, en el momento vayas a hacer cualquier operación con cableado o elementos de la electricidad, debes cortar la entrada de energía eléctrica a través del interruptor general.
¿Tienes más dudas? En nuestro blog podrás encontrar diferentes soluciones para que puedas realizar trabajos en tu instalación eléctrica de forma segura
Herramientas necesarias
Para sacar un nuevo punto de luz de otro existente no necesitarás herramientas muy técnicas y podrás disponer de la mayoría de ellas de forma sencilla en cualquier almacén de electricidad y construcción.
- Destornilladores: Tanto un destornillador plano como uno de estrella serán útiles para aflojar y apretar los tornillos de las conexiones eléctricas.
- Alicates de corte: Estos alicates se utilizan para cortar cables y pelar los extremos de los mismos, dejando al descubierto los conductores internos.
- Alicates de punta fina: Estos alicates son útiles para doblar y sujetar los cables, así como para manipular las conexiones eléctricas con precisión.
- Pelacables: Una herramienta específica para pelar los extremos de los cables, garantizando un buen contacto eléctrico al hacer las conexiones.
- Detector de voltaje: Es esencial tener un detector de voltaje para asegurarse de que no haya corriente en el circuito antes de realizar cualquier trabajo. Esto te protegerá de posibles descargas eléctricas.
- Cinta aislante para cableado: La cinta aislante es necesaria para envolver las conexiones y aislar los cables eléctricos, evitando cortocircuitos y garantizando una conexión segura.
- Caja de conexiones: Necesitarás una caja de conexiones para alojar las conexiones eléctricas de manera ordenada y segura. Estas cajas también ayudan a proteger las conexiones del polvo y la humedad.
- Taladros y brocas: Si es necesario perforar paredes u otras superficies para pasar los cables, necesitarás una broca y un taladro para hacer los agujeros correspondientes.
- Tubo corrugado: Si debes conducir los cables a través de una pared o un conducto, puedes utilizar un flexo o tubo corrugado para proteger los cables y evitar que se dañen.
- Lámpara o luminaria: Por último, necesitarás los elementos que vayas a instalar en el nuevo punto de luz. Asegúrate de que cumple con los requisitos de seguridad, cumplen la normativa y están diseñadas para el uso previsto.
- Rotulador, lápiz o spray marcador: Utilizaremos estos elementos para marcar rozas o hacer los agujeros correspondientes.

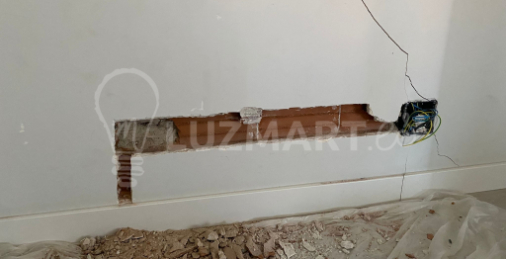

Marcar y hacer las rozas
Una vez tengamos las herramientas preparadas y hayamos quitado la entrada de electricidad, lo primero que tendremos que hacer es marcar en la pared o techo dónde queremos el nuevo punto de luz. Este tipo de marcado podemos hacerlo con algún tipo de lápiz, rotulador permanente o spray dependiendo de las necesidades.
Un factor fundamental es conocer si en la zona que se va a trabajar existen tuberías o cables ya existentes. Además, te recomendamos marcar el recorrido por el que se realizará la roza y se introducirá el nuevo tubo y cableado.
Otro aspecto muy importante y que debes tener en cuenta, es que las rozas deben ser en línea recta. Esto ayuda a que cualquier persona sin haber estado en la reforma, sepa o imagine por dónde van los tubos con cableado. Si las líneas fuesen en diagonal o con curvas, la posibilidad de deteriorar algún tubo anterior es mucho mayor.
Como siempre, desde Luzmart, os queremos dar todas las opciones. Otra alternativa es pasar el cableado sin hacer obra. Para esto, utilizaríamos una canaleta adecuada y estética para la zona que hagamos la instalación. Nosotros no solemos recomendar esta opción ya que está muy expuesta a posibles manipulaciones, golpes o incluso entradas de polvo o humedad si la canaleta está en mal estado. Debes saber que esta opción es más económica y rápida de instalar, por el contrario, es mucho menos estética y poco segura.
Cableado
Una vez terminada la roza, se instalará un nuevo tubo corrugado forroplast por el que se introducirán los nuevos cables. Se introducirá la guía de cables desde un punto hasta el otro extremo. Cuando este se encuentre de un punto a otro, se cortará el tubo sobrante para que no interfiera con los mecanismos y con los cables.
Nota: Este proceso será el mismo independientemente si se está realizando en una pared o en un techo.
Para hacer esto, hay que atar al extremo de la guía los cables que vayas a introducir en el tubo corrugado. Para esto, es preciso fijar los cables a la guía con cinta aislante para que no se separen al tirar de ella.
Llegados a este punto, habrá que tirar y empujar para llevar los cables desde donde los hemos fijado en la guía hasta el otro extremo, aunque es probable que te encuentres con zonas en las que el tramo no es recto y es muy costoso empujar la guía. Para resolver esto, la mejor solución es aplicar un poco de jabón líquido especial pasacables en la boca del tubo para facilitar el deslizamiento por dentro.
Los cables a introducir serán, azul (neutro), negro-gris o marrón (fase), y amarillo verde (tierra). Pese a esto, hay ocasiones en las que luminarias o plafones de led carecen de conexión a tierra, sino lo tienen, quiere decir que el fabricante precisa que no es peligroso y que no es necesario esa conexión. No obstante, lee detenidamente las instrucciones y recomendaciones de seguridad del fabricante para evitar problemas futuros.
Como consejo y para evitar averías, siempre que no conectemos la toma tierra en el punto final, pero si en el punto inicial, le pondremos una clema o un poco de cinta aislante para evitar el contacto de esta con alguna parte metálica o con uno de los otros dos cables pelados. Si no seguimos esta recomendación, es muy probable que se produzca algún tipo de avería más adelante.
Una vez los cables han salido por el otro extremo del tubo, habrá que separar estos de la guía. Hechos estos pasos, podríamos cerrar las rozas en el recorrido de la roza, ya que, los trabajos sobre el cableado estarían finalizados y podrían quedar libres únicamente los extremos para finalizar los trabajos.
Consejo: Tener en cuenta dejad mínimo 40 cm de cable, ya que depende de que lámpara o aplique nos puede hacer falta una longitud de cable precisa.

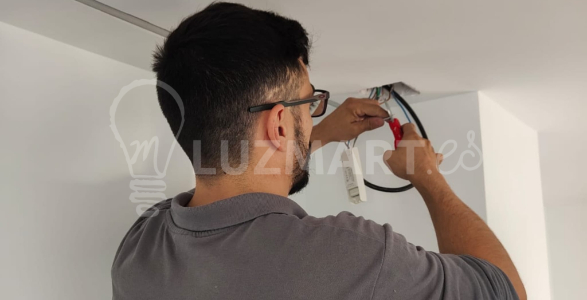

Mecanismos y luminarias
Llegamos al último paso, en el que debemos prestar especial atención para que exista un buen funcionamiento y evitar situaciones de peligro futuras. En este punto, únicamente nos queda colocar los mecanismos que necesitemos, ya sean enchufes, lámparas o ventiladores.
Para llevar a cabo este proceso, debemos preparar el cableado para su entrada en el mecanismo. Por tanto, hay que pelar los cables aproximadamente 1cm desde su extremo, retorceremos la parte pelada (en el caso de cables flexibles), los introduciremos en los huecos oportunos y, finalmente, colocaremos los mecanismos nuevos en su cajetín correspondiente.
En el caso de que sea necesario realizar un empalme de un enchufe antiguo, utilizaremos clemas (del diámetro apropiado) que uniremos a los cables.
Sacar un punto de luz desde un enchufe
A pesar de que sacar un punto de luz desde un enchufe tiene muchas similitudes a sacar un nuevo punto de luz, es muy apropiado conocer las diferencias entre ambas operaciones para que todo funcione de forma correcta.
Desconecta la entrada de electricidad
El primer paso para actuar con seguridad es cortar la entrada de electricidad en el interruptor general. De esta forma, nos aseguraremos de poder trabajar de que podremos realizar las manipulaciones oportunas en los elementos eléctricos.
Determinar la sección del cable
Determinaremos la sección del cable desde donde queremos sacar nuestro nuevo enchufe. Nos fijaremos si lleva toma de tierra y mediremos con un polímetro de forma que nos aseguremos que es correcta. De forma orientativa, la tensión entre fase y tierra suele estar alrededor de la tensión nominal de la instalación, mientras que entre neutro y tierra debe haber valores bajos. Si es más elevada, te recomendamos que te pongas en contacto con un electricista profesional para determinar el motivo.
Por otro lado, veremos la sección del cable, ya que algunos enchufes pueden ser de 1,5mm (enchufes de alumbrado) o 2,5mm (enchufes normales de usos varios). Aplicaremos la coherencia y utilizaremos la misma medida de sección para nuestro nuevo punto de luz para enchufe.
Realiza las conexiones y comprueba su fijación
Haz las conexiones entre cableado utilizando clemas que te puedan ofrecer la máxima seguridad. Es muy importante comprobar las conexiones y que los cables se fijen bien dentro de los mecanismos de enchufes y no hagan falsos contactos, que es muy común en averías sencillas por un mal montaje de enchufes.
Sacar un punto de luz de una caja de registro
En este punto, te explicaremos los pasos para sacar un punto de luz desde una caja de registro. A pesar de la similitud con las situaciones anteriores, es bueno tener en cuenta aspectos concretos para hacer la operación de forma correcta y con seguridad.
Localiza la caja de registro
Primero deberemos localizar la caja de registro desde donde saldrá el nuevo punto de luz.
Traza una roza
Tendremos que trazar una roza desde la caja de registro a la localización del nuevo punto de luz. Recuerda que siempre buscaremos líneas rectas para su ejecución. En el caso que la distancia sea corta y la superficie no sea demasiado dura, se podrá utilizar una maceta y cortafrios en vez de otras maquinarias como martillos eléctricos,.
Introduce el tubo corrugado
Pasa los tubos y cables por dentro de la pared tratando de dañarlos lo menos posible con el ladrillo o con otros materiales.
Realizar conexiones y llevar el cableado hacia el nuevo punto de luz
Cerca de la caja de registro debemos identificar el circuito de luces que pasa cerca de esta. A continuación, sacaremos el cable neutro de 1,5mm del circuito hasta el nuevo punto de luz que queremos crear. Seguidamente, localizaremos la fase de 1,5mm (suele ser negro) del mismo circuito que el neutro anterior, el cual llevaremos también hasta el nuevo interruptor para el punto de luz. A su vez, tenemos que conectar con otro cable de 1,5mm (preferiblemente marrón o gris) entre el nuevo interruptor y el punto de luz, la fase que sale para dar luz, el cual llamamos vuelta de lámpara.
Una vez conectado correctamente el nuevo punto de luz y su interruptor, conectamos un nuevo aplique en los dos cables que llegan en un punto y en otro.
Podemos encontrarnos con el problema que necesitamos el interruptor en un lugar donde no existe canalización para llegar con la fase y llevar el vuelta de lampara a al punto de luz . En este caso , tenemos una solución:
Existen interruptores por radiofrecuencia que funcionan bastante bien y que podemos poner en el lugar que nosotros deseemos sin tener que llevar cables. Consiste en un modulo que se instala en la caja de registro , el cual va alimentado a 220v con fase y neutro y además debemos conectar el punto de luz f(vuelta de lámpara) +N a este mismo módulo . Una vez tengamos instalado y con corriente dicho aparato , realizaremos la vinculación entre interruptor y módulo para poder encender nuestro punto desde la zona donde precisemos.
Sacar un punto de luz de otro existente es una operación que un electricista profesional puede hacer de manera sencilla y sin incidencias. Sin embargo, enfrentarte a este tipo de operaciones sin conocimientos en electricidad puede suponer un peligro tanto para ti como para la instalación. Por favor, se muy prudente a la hora de trabajar con cualquier elemento eléctrico.
